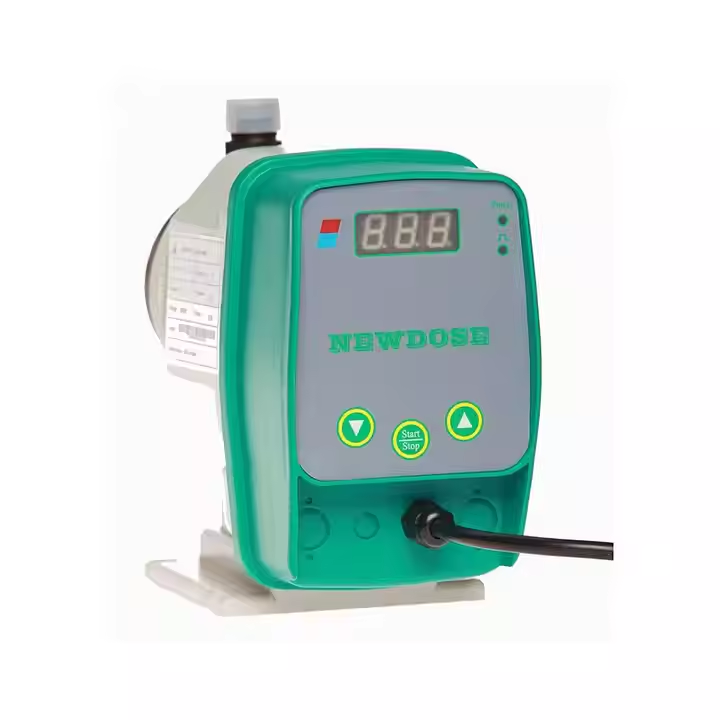

新道茨（Newdose）作為計量泵領域的知名品牌，其電磁計量泵因結構相對簡單、控制精準、性價比高而在水處理、化工添加、實驗室等眾多場景得到廣泛應用。要充分發揮其效能并進行有效維護，深入理解新道茨電磁計量泵結構至關重要。本文將為您詳細剖析新道茨電磁計量泵的內部構造、各部件功能及其協同工作原理，助您全面掌握這一精密流體控制設備的核心。

H2: 新道茨電磁計量泵概述：小巧身軀蘊藏精準動力

新道茨電磁計量泵屬于往復式容積泵的一種，其最顯著的特點是采用電磁鐵作為驅動源，直接驅動隔膜進行往復運動，實現流體的吸入和排出。相比于機械隔膜泵或柱塞泵，電磁計量泵結構通常更為緊湊，運動部件少，無旋轉密封，維護相對簡便。這使得新道茨電磁計量泵特別適合于需要精確投加小劑量化學品、對泄漏要求嚴格或安裝空間有限的場合。

H2: 核心揭秘：新道茨電磁計量泵結構詳解 (The Core Structure Explained)

理解新道茨電磁計量泵結構，我們可以將其大致分解為三個主要組成部分：驅動單元、液力端（泵頭）和控制單元。這三部分緊密協作，構成了新道茨電磁計量泵完整的功能體系。

H3: 1. 驅動單元 (Drive Unit): 泵的“心臟”與動力來源

驅動單元是產生往復運動力的核心，其精髓在于電磁鐵系統。

• 電磁鐵 (Solenoid/Electromagnet): 這是驅動力的直接來源。它由線圈 (Coil) 和可移動的鐵芯/銜鐵 (Iron Core/Armature) 組成。當控制單元向線圈輸送脈沖電流時，線圈產生瞬時強磁場，吸引銜鐵（或推動，取決于設計）產生線性運動。這個運動是驅動隔膜進行工作的起點。電磁鐵的設計直接影響泵的最大排量和壓力能力。新道茨電磁計量泵結構的可靠性很大程度上取決于電磁鐵的質量和設計。
• 復位彈簧 (Return Spring): 電磁鐵負責驅動沖程（通常是排出沖程），而復位彈簧則負責反向沖程（通常是吸入沖程）。當電磁鐵的脈沖電流消失，磁場減弱，彈簧的彈力將銜鐵推回初始位置，帶動隔膜復位。彈簧的性能對泵的吸程能力和運行穩定性有重要影響。
• 連接與傳動 (Connection Mechanism): 通常，電磁鐵的銜鐵通過一個短的推桿或直接連接到隔膜的中心。這個簡單的連接機制是電磁驅動計量泵結構簡潔性的體現，有效傳遞動力。

H3: 2. 液力端/泵頭 (Liquid End / Pump Head): 流體的“通道”與控制閥門

液力端是直接與被輸送液體接觸的部分，其設計和材質選擇對于泵的耐腐蝕性、密封性和計量精度至關重要。計量泵泵頭結構是技術關鍵。

• 泵腔 (Pump Chamber): 這是由泵頭殼體和隔膜圍成的有限空間。隔膜的往復運動改變了泵腔的容積，從而實現液體的吸入和排出。
• 隔膜 (Diaphragm): 這是新道茨電磁計量泵結構中的關鍵柔性部件，通常由耐腐蝕、耐疲勞的復合材料制成，如PTFE（聚四氟乙烯）或EPDM涂層等。它不僅傳遞動力，更重要的是作為隔離屏障，將驅動機構與被輸送的液體完全隔開，實現了“無泄漏”設計，特別適用于輸送腐蝕性、危險性或高純度的液體。新道茨泵的隔膜壽命是用戶關注的重點。
• 吸入單向閥 (Suction Check Valve): 安裝在泵腔的入口側。其內部通常包含一個閥球 (Valve Ball) 或閥錐和閥座 (Valve Seat)。在吸入沖程中，泵腔內產生負壓，吸力克服閥球重力（或微弱彈簧力）和出口壓力，閥球抬起，允許液體從吸入管路流入泵腔。在排出沖程中，泵腔內壓力升高，將閥球緊緊壓在閥座上，阻止液體回流至吸入管。
• 排出單向閥 (Discharge Check Valve): 安裝在泵腔的出口側，結構與吸入閥類似。在排出沖程中，泵腔內的高壓推開閥球，液體被壓出到排出管路。在吸入沖程中，泵腔內負壓及排出管路的背壓將閥球壓緊在閥座上，防止液體從排出管回流。這兩個單向閥的精確配合是實現定向、穩定計量的基礎，是電磁計量泵結構中的精密部件。
• 泵頭殼體 (Pump Head Housing): 包裹泵腔、隔膜和單向閥的剛性外殼。根據輸送介質的化學性質，新道茨電磁計量泵的泵頭材質可選PVC、PVDF、PP、不銹鋼等，確保優良的耐腐蝕性。接口形式（螺紋、法蘭、軟管連接）也在此部分體現。

H3: 3. 控制單元 (Control Unit): 泵的“大腦”與指令中心

控制單元負責接收外部指令或根據內部設定，精確控制電磁鐵的工作頻率和（有時是）強度，從而調節計量泵的流量。

• 電子電路板 (PCB - Printed Circuit Board): 這是控制的核心，集成了微處理器或?qū)Ｓ每刂菩酒?、電源模塊、驅動電路等。它接收輸入的電源（AC或DC），并將其轉換為驅動電磁鐵所需的精確脈沖信號。
• 流量調節機制 (Flow Rate Adjustment): 新道茨電磁計量泵最常見的流量調節方式是改變電磁鐵的脈沖頻率（即沖程頻率/次數）。頻率越高，單位時間內沖程次數越多，流量越大。調節通常通過面板上的旋鈕、按鍵或數字顯示屏完成。部分型號可能還允許手動調節沖程長度（物理限制銜鐵行程），提供更寬的調節范圍。
• 控制接口 (Control Interface): 簡單型號可能只有手動頻率調節。先進型號的新道茨電磁計量泵結構則可能包含外部控制接口，如：
• 脈沖信號輸入 (Pulse Input): 接收來自流量計或PLC的脈沖信號，實現比例投加。
• 模擬信號輸入 (Analog Input, e.g., 4-20mA): 接收來自傳感器或控制系統的模擬信號，實現對流量的遠程自動控制。
• 液位開關接口 (Level Switch Input): 連接藥箱液位開關，實現低液位停機報警。
• 狀態指示與顯示 (Status Indication & Display): LED燈或小型LCD/數碼管，用于顯示泵的運行狀態、設定頻率/流量、報警信息等。

H2: 動態演示：新道茨電磁計量泵工作原理解析 (Working Principle Explained)

了解了新道茨電磁計量泵結構的各個部件后，我們來看看它們?nèi)绾螀f(xié)同工作，完成一個完整的計量循環，這就是電磁隔膜計量泵原理：

1. 排出沖程 (Discharge Stroke): 控制單元發出一個電脈沖至電磁鐵線圈。線圈通電產生磁場，驅動銜鐵快速前移。銜鐵推動隔膜向外（向泵腔內）彎曲，壓縮泵腔容積。腔內壓力升高，此壓力克服排出單向閥的阻力（及管路背壓），推開排出閥球，將液體壓出泵頭，進入排出管路。同時，增大的壓力將吸入單向閥緊緊關閉。
2. 吸入沖程 (Suction Stroke): 電脈沖結束，電磁鐵線圈斷電，磁場消失。在復位彈簧的作用下，銜鐵被推回原始位置。銜鐵帶動隔膜向內（背離泵腔）回彈，使泵腔容積增大。腔內壓力迅速降低，形成負壓。此負壓克服吸入單向閥的阻力，吸開吸入閥球，液體被從吸入管路吸入泵腔。同時，降低的腔內壓力及排出管路的背壓共同作用，使排出單向閥保持關閉。

這兩個沖程不斷交替重復，新道茨電磁計量泵就實現了連續（脈動式）的液體計量輸送。通過調節控制單元發出的脈沖頻率（即每分鐘沖程次數），就可以精確控制單位時間內的液體輸送量。

H2: 結構特點如何影響泵的性能與應用

新道茨電磁計量泵結構的特點直接決定了其性能表現和適用范圍：

• 驅動力限制: 電磁鐵產生的推力相對有限，因此電磁計量泵通常適用于中低壓力（通常低于10-20 bar）和中小流量的應用。
• 脈動流: 由于其往復運動的工作原理，輸出流量是脈動的。在需要平穩流動的場合，可能需要在出口加裝脈動緩沖器。
• 精度與調節: 電子控制使得流量調節非常方便且精度較高（在額定范圍內），調節比寬（如100:1）。
• 可靠性與維護: 運動部件少（主要是隔膜和閥球），無旋轉密封，減少了潛在的故障點和維護工作量。隔膜和單向閥是主要的易損件。
• 自吸能力: 由于結構原因，電磁計量泵的自吸能力相對有限，通常需要較低的吸程或采取灌泵措施。

H2: 了解結構對日常操作與維護的指導意義

掌握新道茨電磁計量泵結構知識，對于用戶來說非常有益：

• 選型依據: 了解泵頭材質、隔膜材料、閥設計的差異，有助于根據實際輸送介質的化學性質、溫度、粘度等選擇最合適的型號。
• 安裝調試: 知道吸入、排出閥的位置和工作原理，有助于正確安裝管路，理解排氣操作的重要性。
• 故障判斷: 當出現流量異常、泄漏等問題時，可以根據結構知識，有針對性地檢查隔膜是否破損、單向閥是否堵塞或磨損、控制設定是否正確等。
• 基礎維護: 用戶可以根據結構了解，安全地進行一些基礎維護，如清洗或更換單向閥閥球/閥座、根據廠家指導更換隔膜等。

結論

新道茨電磁計量泵結構雖然相對緊湊，但其內部各部件的設計與協作卻十分精密。從提供動力的電磁鐵驅動單元，到直接接觸流體的泵頭液力端（包含關鍵的隔膜和單向閥），再到負責精確調控的電子控制單元，每一部分都對泵的整體性能起著決定性作用。深入理解新道茨電磁計量泵結構及其工作原理，不僅能幫助用戶做出更合理的選型決策，還能在日常操作、維護和基礎故障排查中更加得心應手，從而確保新道茨電磁計量泵長期穩定、高效地服務于各種精確投加應用。

常見問題解答 (FAQ)

1. Q1: 新道茨電磁計量泵的流量是主要依靠什么來實現精確控制的？

• A: 其流量精確控制主要依靠控制單元對電磁鐵脈沖頻率的精確調節?？刂茊卧ㄟ^(guò)改變單位時間內驅動電磁鐵動作（即沖程）的次數，直接控制了泵的排量輸出。沖程頻率越高，流量越大；反之則越小。部分型號也可能結合沖程長度的手動調節，但頻率調節是主要的、也是更精密的控制方式。

2. Q2: 電磁計量泵的隔膜與電機驅動的機械隔膜泵的隔膜，在結構或功能上有何主要區別？

• A: 主要區別在于驅動方式和受力情況。電磁計量泵結構中，隔膜直接由電磁鐵和彈簧驅動，進行高頻次的往復運動，行程相對較短。而機械隔膜泵中，隔膜通常由電機驅動的凸輪、曲軸等機械連桿機構間接驅動，運動頻率相對較低，行程可能更長，受力更復雜。雖然都是起到隔離和推動液體的作用，但設計和材料選擇會針對不同的驅動特性和應力循環進行優化。

3. Q3: 如果新道茨電磁計量泵出現吸不上液體的情況，從結構角度分析，最可能的原因有哪些？

• 吸入單向閥問題: 閥球/閥座臟污、卡滯未能完全密封，或磨損導致密封不嚴，使得排出沖程的壓力泄回吸入管，無法在吸入沖程建立足夠的負壓。
• 吸入管路漏氣: 吸入管道連接處或管壁有破損，吸入了空氣而非液體。
• 泵腔內有空氣: 首次啟動或藥箱液位過低后，泵腔內殘留空氣未排盡，影響負壓建立。
• 隔膜損壞: 隔膜破裂導致驅動力無法有效作用于液體。
• 吸程過高或吸入端堵塞: 物理上超出了泵的自吸能力，或吸入端過濾器嚴重堵塞。
• A: 從新道茨電磁計量泵結構分析，吸液困難（自吸不良或無法吸液）可能的原因包括：

4. Q4: 新道茨電磁計量泵的“電磁鐵”部分是否容易損壞？日常需要特別維護嗎？

• A: 電磁鐵作為驅動核心，其設計壽命通常較長。正常使用下（如電壓穩定、環境不過于惡劣、散熱良好），電磁鐵本身故障率相對較低。常見的潛在問題可能是線圈因過熱、過載或電壓波動而燒毀。日常維護主要是確保泵的散熱通道暢通，避免覆蓋影響散熱，以及保證供電電壓穩定。一般無需對電磁鐵本身進行拆解維護。

5. Q5: 觀察到不同型號的新道茨電磁計量泵泵頭材質有PVC、PVDF、不銹鋼等，選擇時主要應考慮哪些結構相關的因素？

• 化學兼容性: 這是首要因素。必須確保泵頭材質（包括殼體、隔膜、閥球、閥座、O型圈等所有接觸液體的部件）能耐受所輸送介質的腐蝕。不同材質對酸、堿、溶劑等的耐受性差異巨大。
• 溫度: 考慮介質的最高工作溫度是否在所選材質的允許范圍內。
• 壓力: 雖然主要是驅動單元決定壓力，但泵頭材質的機械強度也需滿足工作壓力要求。
• 介質特性: 如是否為食品級應用（需選用符合標準的材質如某些等級PP或SS），或是否為高純度應用（可能優選PVDF或PTFE）。成本也是一個考慮因素，不同材質價格差異可能較大。
• A: 選擇泵頭材質是新道茨電磁計量泵結構選型中的重要環節，主要考慮：
