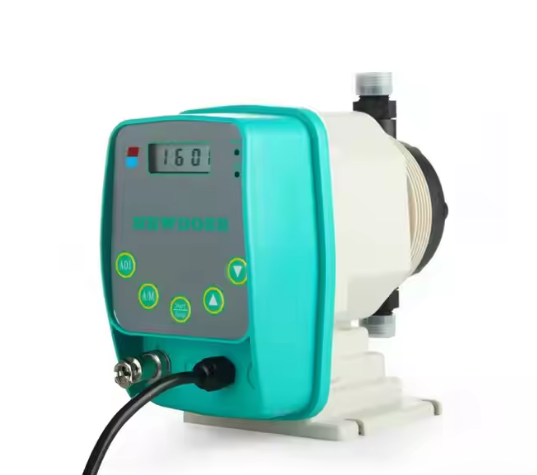

新道茨（Newdose）計量泵以其精準可靠的性能在各行業中廣受信賴。然而，“好馬配好鞍”，正確的安裝是確保新道茨計量泵發揮最佳性能、延長使用壽命并保障操作安全的基礎。許多用戶在拿到設備時會參考隨附的新道茨計量泵安裝圖，但圖紙信息有時較為精煉，需要結合詳細說明才能完全理解。本文旨在為您提供一份詳盡的新道茨計量泵安裝文字指南，如同逐步解讀一張標準的新道茨計量泵安裝圖，涵蓋從準備工作到初步運行的每一個關鍵環節和注意事項。

安裝前準備：規劃布局，萬無一失 (Pre-Installation: Planning & Preparation)

在開始任何實際安裝步驟前，充分的準備工作至關重要，這是任何標準新道茨計量泵安裝圖都不會省略的前提。

1. 開箱檢查與核對：

• 收到泵后，首先核對泵的型號、規格、電壓等參數是否與訂單一致。
• 仔細檢查泵體、電機及所有附件（如底閥、注射閥、軟管、備件包等）是否齊全，有無運輸過程中造成的物理損傷。參考裝箱清單，確保無遺漏。

2. 細讀官方手冊：

• 強烈建議在安裝前仔細閱讀隨泵提供的官方《安裝、操作和維護手冊》。手冊包含了針對您具體型號的新道茨計量泵安裝說明、安全警告和性能參數，是最權威的指導文件。本文內容可作為補充理解，但不能替代官方手冊。

3. 安裝環境評估與選址：

• 位置選擇： 選擇一個干燥、通風良好、光線充足的地點，便于日常觀察、操作和維護。避免安裝在有腐蝕性氣體、濕度過高或有陽光直射/雨淋的地方。
• 空間要求： 確保泵周圍有足夠的空間進行接線、管道連接和未來可能的維修作業。
• 管路優化： 盡量使泵靠近藥劑儲存罐，縮短吸入管路長度和提升高度（吸程）。同時考慮排出管路的走向，減少彎頭和總長度。
• 振動與噪音： 考慮泵運行時可能產生的振動和噪音，選擇合適的安裝基礎，必要時采取減振措施。
• 電源與信號： 確保安裝位置靠近符合要求的電源接口，如果需要外部控制，也要考慮控制信號線的布線距離。

4. 準備工具與材料：

• 根據泵的接口尺寸和管路要求，準備好合適的管材（確保材質與輸送介質兼容）、接頭、密封帶（如PTFE生料帶）或密封膠、管路固定卡箍等。
• 準備必要的安裝工具，如扳手、管鉗、螺絲刀、電工工具等。

5. 安全防護準備：

• 準備好個人防護裝備（PPE），如耐化學腐蝕的手套、安全護目鏡、防護服等，尤其是在處理有潛在危險的化學品時。

泵體固定安裝：穩固基礎，減少振動 (Pump Mounting: Ensuring Stability)

一個穩固的安裝基礎是泵長期穩定運行的保證，這也是新道茨計量泵安裝圖中通常會標示的部分。

• 選擇安裝方式： 根據泵的型號和現場條件，新道茨計量泵通常支持墻壁安裝、水平平臺安裝（如支架或地面）或藥桶安裝（部分小型泵）。
• 牢固固定： 使用泵自帶的安裝支架或底座上的安裝孔，用合適的螺栓將泵牢固地固定在選定的安裝表面上。確保安裝面平整，泵體呈水平或垂直狀態（根據手冊要求）。
• 減振措施： 如果安裝在可能傳遞振動的結構上，或泵本身振動較大，建議在泵底座和安裝面之間加裝橡膠減振墊，以減少振動傳遞和噪音。

管路系統連接：構建精確輸送的“血管” (Piping System Connection: The Fluid Pathway)

管路連接是新道茨計量泵安裝的核心環節，直接影響泵的性能和效率。請遵循以下原則，如同依照新道茨計量泵安裝圖中的管路走向進行連接：

H3: 1. 吸入管路安裝 (Suction Line Installation) - 確保順暢吸液

• 最短最直原則： 吸入管路應盡可能短而直，避免不必要的彎頭和抬升。理想狀態是淹沒式吸入（Flooded Suction），即液位高于泵入口，形成正壓。
• 管徑選擇： 使用不小于泵吸入口徑的管道，對于較長吸入管路或高粘度介質，建議適當增大管徑，以減少吸入阻力。
• 材質兼容： 確保管材、接頭能耐受輸送介質的腐蝕。
• 底閥與過濾器 (Foot Valve & Strainer)： 在吸入管路的末端（浸入藥箱的部分）務必安裝底閥/過濾器組件。底閥能防止停泵時管內液體回流導致泵失吸，過濾器能阻止固體顆粒進入泵腔損壞泵。這是計量泵底閥安裝的關鍵步驟。確保底閥距離桶底有一定距離，避免吸入沉淀物。
• 坡度要求： 吸入管路從藥箱到泵入口應連續向上傾斜，避免形成“U”型彎或其他可能積聚氣泡的部位。
• 絕對密封： 吸入管路的所有連接點必須完全密封，任何漏氣都會導致泵吸液困難、流量不穩甚至無法工作。使用高質量的密封材料仔細處理每一個接頭。

H3: 2. 排出管路安裝 (Discharge Line Installation) - 安全輸送至目標點

• 耐壓與兼容性： 排出管路及接頭的耐壓等級必須高于系統的最大工作壓力，材質同樣要與介質兼容。
• 管徑選擇： 通常使用與泵排出口徑相同或稍大的管徑。過細的管路會增加背壓和流動阻力。
• 注射閥/背壓閥 (Injection Valve / Back Pressure Valve)： 在排出管路的末端，即實際注入點（如注入主管道處），必須安裝注射閥（也叫注入閥、噴嘴）。它內置單向閥，能防止主管道內的高壓液體倒灌回計量泵管路，并有助于藥劑的擴散。計量泵注射閥安裝的位置非常重要。如果系統背壓過低或不穩定，還需在注射閥之前安裝背壓閥（詳見下文附件部分）。
• 管路支撐： 排出管路應有適當?shù)闹?/strong>，避免因自重或振動導致連接處受力。
• 避免急彎和高點： 盡量減少急彎。如果管路必須向上再向下，應在最高點設置排氣閥（如有必要）。

關鍵附件安裝：優化性能，保障安全 (Key Accessories Installation)

標準的新道茨計量泵安裝圖通常會包含一些重要的附件，它們對于提升泵的性能、精度和運行安全性至關重要。

H3: 1. 安全閥/溢流閥 (Safety/Relief Valve) - 系統超壓的“保護神”

• 安裝位置： 必須安裝在泵的排出口和第一個截止閥/注射閥之間的排出管路上。
• 功能： 當下游管路堵塞或閥門誤關導致壓力異常升高時，安全閥能自動打開，將過壓液體旁路回流至儲罐或安全地點，保護泵和管路系統不受損壞。這是計量泵安全閥的核心作用。
• 設定壓力： 安全閥的開啟壓力應設定為略高于（例如高10-15%）系統正常最高工作壓力，但必須低于泵和管路的額定壓力上限。
• 泄放管路： 泄放口應連接管路引回儲罐液面以下或指定的安全收集點，管徑不應小于安全閥接口。

H3: 2. 背壓閥 (Back Pressure Valve) - 穩定壓力，提升精度

• 安裝位置： 安裝在排出管路上，通常在脈動緩沖器之后（如有）、注射閥之前。
• 功能： 當系統自然背壓過低（如向開放式容器投加）或波動較大時，背壓閥能提供一個穩定的人工背壓（通常設定為0.5-1.5 bar高于系統壓力），確保泵的單向閥能可靠關閉，提高計量精度，防止虹吸現象。

H3: 3. 脈動緩沖器 (Pulsation Dampener) - 平抑脈動，穩定流動

• 安裝位置： 盡可能靠近泵的排出口安裝。
• 功能： 電磁計量泵的輸出是脈動的。脈沖緩沖器能有效吸收流量峰值，釋放流量低谷，使下游管路的流動更接近連續、平穩的狀態。有助于保護敏感儀器、減少管道振動和噪音。

電氣連接：安全規范接線 (Electrical Connection)

電氣連接是新道茨計量泵安裝的最后關鍵步驟，務必由合格電工執行。

• 安全第一： 連接前確保總電源已斷開并上鎖掛牌（LOTO）。
• 核對電源： 確認供電電壓、相數、頻率與泵銘牌要求完全一致。
• 正確接線： 按照泵接線盒內或手冊中的計量泵電氣接線圖進行連接。確保電源線、接地線（極其重要！）連接牢固、正確。使用合適的電纜規格和防護等級。
• 控制信號（如需）： 如果泵需要接收外部控制信號（如4-20mA、脈沖、液位開關），同樣參照手冊的指導進行連接，注意信號線的屏蔽和正確端子。
• 防護檢查： 接線完成后，確保接線盒蓋密封良好，電纜引入處的密封件緊固，達到應有的防護等級（如IP65）。

安裝后檢查與初步啟動調試 (Post-Installation Checks & Start-up)

所有安裝工作完成后，不要急于運行，先進行細致檢查和準備。

1. 最終檢查：
• 機械連接： 再次檢查所有螺栓、接頭是否緊固。
• 管路檢查： 確認管路無扭曲、無應力，支撐牢固。閥門（如有）處于正確開關狀態。
• 電氣檢查： 確認接線無誤，絕緣良好，接地可靠。對照新道茨計量泵安裝圖或?qū)嶋H接線圖復核一遍。
2. 排氣與預注（Priming）：
• 這是首次啟動前必須進行的關鍵步驟。目的是排除泵頭和吸入管路中的空氣。
• 打開吸入管路閥門（如有），確保底閥浸在液體中。
• 根據泵型號，可能需要稍微松開排出管接頭，或使用泵上自帶的排氣閥/旋鈕。
• 啟動泵（通常在手動模式下，低頻率運行），觀察是否有液體被吸入并從排氣點連續流出（無氣泡）。
• 一旦排氣完成，立即擰緊接頭或關閉排氣閥。
3. 初步運行與觀察：
• 在較低頻率（如10-30%）下啟動泵。
• 仔細觀察泵運行是否平穩，有無異常噪音或劇烈振動。
• 檢查所有管路連接處、泵頭、閥門等是否有任何泄漏跡象。
• 確認液體按預期方向流動，并到達注射點。
4. 流量校準（如需）：
• 待泵運行穩定后，如果應用需要高精度，應進行流量校準。使用量筒或標定柱測量實際流量，并與設定值比較，必要時調整泵的設定或記錄偏差。

結論

正確執行新道茨計量泵安裝的每一步，就如同精確地依照新道茨計量泵安裝圖施工，是確保設備高效、可靠、安全運行的基石。從細致的安裝前準備，到穩固的泵體固定，再到嚴謹?shù)墓苈愤B接、關鍵附件配置和規范的電氣接線，每一個環節都至關重要。切記，始終將安全放在首位，并以您具體型號的官方安裝手冊為最終依據。規范的安裝不僅能讓您的新道茨計量泵順利啟動，更能為其長期穩定服務打下堅實基礎。

常見問題解答 (FAQ)

1. Q1: 在進行新道茨計量泵安裝時，吸入管路是否可以設計成先向下再向上（形成U型）？

• A: 強烈不建議這樣做。吸入管路中的任何“U”型彎或低點都極易積聚空氣，形成氣囊，嚴重阻礙泵的吸液能力，導致流量不穩、失吸甚至無法啟動。吸入管路應盡可能短、直，并從藥箱到泵入口保持連續向上的坡度。

2. Q2: 我的工藝系統本身壓力就比較高（例如5bar），在安裝新道茨計量泵時還需要額外安裝背壓閥嗎？

• A: 如果您的系統背壓穩定且始終顯著高于泵出口單向閥所需的最小開啟壓力（通常約0.5-1 bar），那么理論上可以不安裝背壓閥。但如果系統壓力波動較大，或者存在停機時壓力驟降的可能，安裝一個背壓閥（設定值略高于系統最低壓力）仍然有助于穩定泵的計量精度和防止虹吸。

3. Q3: 安裝安全閥時，它的開啟壓力應該設定為比系統正常最高工作壓力高出多少才合適？

• A: 一個常見的經驗法則是將安全閥的開啟壓力設定為系統正常最高工作壓力的1.1至1.25倍（即高出10%到25%），但絕不能超過泵體、管路或系統中任何元件的最低額定壓力。具體的設定值應參考設備制造商的建議和相關安全規范。

4. Q4: 如果沒有嚴格按照推薦的“新道茨計量泵安裝圖”布局，例如吸入或排出管路鋪設得過長、彎頭過多，會有什么具體的不良后果？

• A: 吸入管路過長/彎頭過多會顯著增加吸入阻力，可能導致：吸液困難（吸程不足）、流量下降、產生氣穴現象（損壞泵件、噪音增大）、計量精度降低。排出管路過長/彎頭過多會增加排出阻力（背壓），可能導致：所需電機功率增大、泵過載、流量低于預期、脈動加劇、能耗增加。總之，不良的管路布局會嚴重影響泵的性能、效率和壽命。

5. Q5: 新道茨計量泵的電氣安裝中，接地線到底有多重要？可以省略不接嗎？

• A: 接地線極其重要，絕對不能省略！ 接地線（通常是黃綠雙色線）是關鍵的安全保護措施。它的作用是在發生漏電故障時，將電流安全導入大地，防止泵體外殼帶電，從而保護操作人員免受電擊傷害，并可能觸發上游保護裝置（如漏電保護器）動作切斷電源。不接或錯誤連接接地線會帶來嚴重的安全隱患，是嚴格禁止的。
