在現代工業自動化系統中，將新道茨計量泵集成到集中控制或遠程監控網絡中，以實現自動加藥和精確流量調節，是提升生產效率和控制水平的重要手段。新道茨計量泵通過支持各種外部控制信號，提供了靈活的遠程控制連接方式。了解您的泵型號支持哪種控制接口以及如何正確連接，是實現自動化的關鍵。

本文將基于新道茨計量泵選型手冊提供的信息，為您詳細介紹新道茨計量泵如何連接遠程控制，涵蓋不同的控制方式及其連接要點。

新道茨計量泵支持的遠程控制類型

新道茨計量泵支持多種遠程控制方式，具體取決于泵的類型（電磁或機械）和所屬系列。這些控制方式通過接收外部信號來調節泵的運行參數，從而實現流量的遠程或自動設定：

1. 電磁計量泵的遠程控制

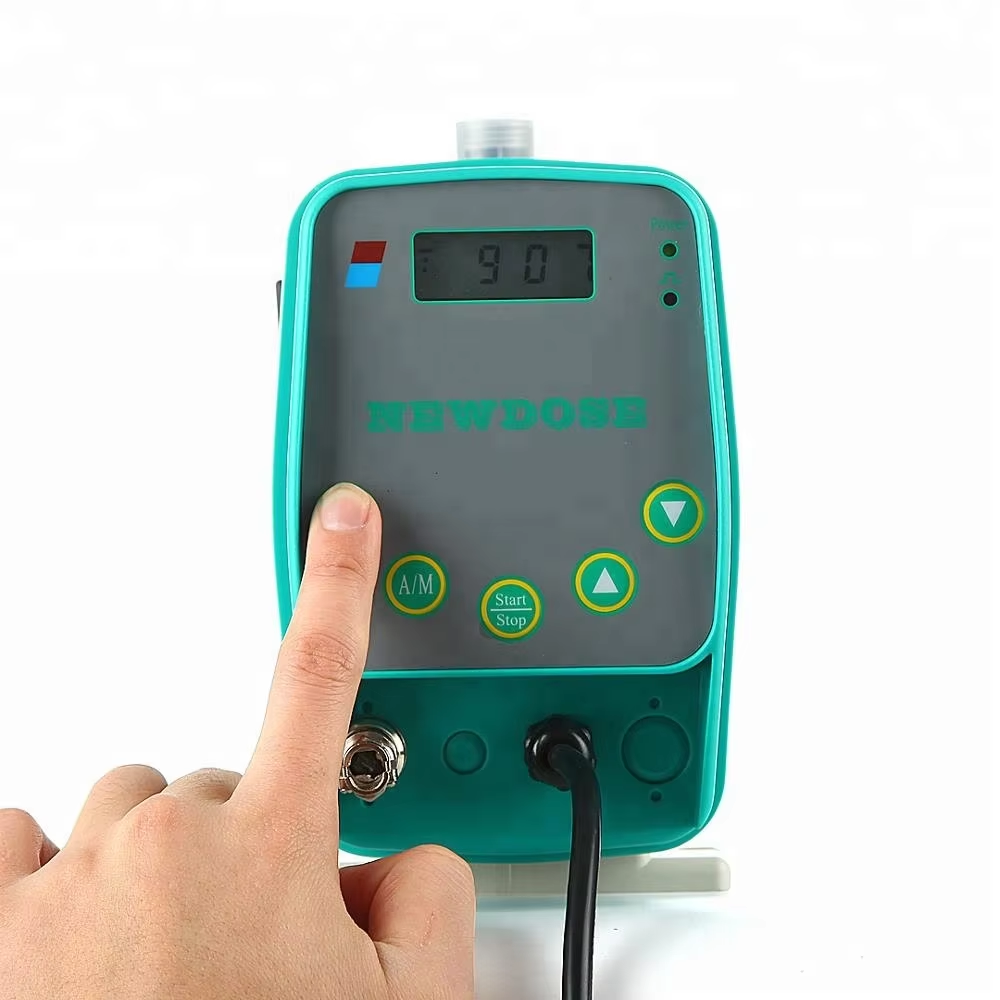

新道茨的電磁計量泵系列中有多個型號支持遠程控制沖程頻率（從而改變流量）：

• DM系列： 支持外部模擬信號控制，通常是標準的0/4~20mA電流信號。流量與接收到的電流信號成比例關系。

• DP系列： 支持外部脈沖信號控制。泵根據接收到的脈沖信號數量或頻率來調節沖程頻率，實現流量的比例控制（分頻或倍頻模式）。

• DC系列： 支持RS485通訊協議。通過RS485接口與上位機（如PLC、DCS、工控機）進行數字通訊，實現遠程啟停、頻率設定、狀態讀取等功能。

2. 機械隔膜計量泵的遠程控制（電動沖程調節）

對于部分新道茨機械隔膜計量泵系列（如NDWS, NDWL, ND1000, ND2000, ND6000, HND），通過選配電動沖程調節裝置（通常在型號代碼中標識為“-I”），可以實現遠程控制沖程長度（從而改變流量）。這種電動沖程調節裝置通常支持接收標準的4-20mA模擬電流信號。

因此，要實現遠程控制，首先需要確定您的新道茨計量泵型號具備上述任一遠程控制接口。這通常通過查看泵的型號代碼或產品技術參數來確認。

遠程控制連接的基本原理

無論是哪種遠程控制方式，其基本原理都是將來自外部控制系統（如PLC、DCS、專用控制器、工業儀表等）的控制信號，通過電氣連接傳輸?shù)?strong>新道茨計量泵內部的控制單元或電動執行器，由泵根據接收到的信號來調整其運行狀態或參數。

連接過程通常包括以下幾個關鍵環節：

1. 確定泵的控制接口類型： 根據泵的型號確認支持的遠程控制方式是模擬信號、脈沖信號還是數字通訊（如RS485），以及具體的信號規格（如4-20mA電流，脈沖電壓/頻率，通訊協議）。

2. 確定外部控制器的輸出類型： 明確您的PLC、DCS或儀表能夠輸出何種類型的控制信號，以及信號的規格（如是否有4-20mA模擬輸出模塊，脈沖輸出頻率范圍，是否支持RS485通訊）。確保泵的輸入類型與控制器的輸出類型兼容。

3. 進行電氣連接： 根據新道茨計量泵或其配套控制單元的接線圖，將控制信號線、電源線等正確連接。

4. 進行參數配置： 在泵的控制單元和外部控制器上進行相應的參數設置，以確保信號能夠正確識別和轉換。

不同遠程控制方式的連接要點

具體的連接步驟和注意事項取決于所使用的遠程控制方式：

1. 4-20mA模擬信號控制（DM系列電磁泵，機械泵電動沖程）

這是工業領域最常用的遠程控制方式之一。4-20mA電流信號具有抗干擾能力強、傳輸距離遠等優點。

• 連接： 將PLC/DCS模擬量輸出模塊的信號輸出端子，通過兩根或四根信號線連接到新道茨計量泵（DM系列）或電動沖程調節裝置（機械泵）上標有“4-20mA Input”或其他類似標識的信號輸入端子。注意區分信號線的正負極。

• 接線建議： 推薦使用屏蔽雙絞線作為信號線，并將屏蔽層可靠接地，以減少外部電磁干擾，保證信號傳輸?shù)姆€(wěn)定性。信號線應盡量遠離電力線或其他強電干擾源。

• 配置： 在PLC/DCS中配置模擬量輸出模塊的量程（設置為4-20mA）。在新道茨計量泵或電動沖程調節裝置上，可能需要設定控制模式為“外部模擬信號控制”，并進行量程匹配設定，即將4mA電流對應到泵的最小流量（或最小沖程），將20mA電流對應到泵的最大流量（或最大沖程）。部分泵支持0-20mA或其他模擬信號輸入，選型時需確認一致性。

2. 脈沖信號控制（DP系列電磁泵）

脈沖信號控制通過發送一定數量或頻率的脈沖來控制泵的運行。

• 連接： 將外部控制器（如脈沖發生器、流量計的脈沖輸出端子、PLC/DCS的數字量輸出端子）的脈沖輸出信號線連接到新道茨計量泵（DP系列）上標有“Pulse Input”或其他類似標識的脈沖輸入端子?？赡苄枰B接信號地線。

• 信號類型： 確認泵支持的脈沖信號類型（如電壓脈沖、干節點信號）以及信號的電壓、頻率范圍和脈沖寬度，并確保外部控制器的輸出信號符合要求。

• 配置： 在DP系列泵上設定控制模式為“外部脈沖控制”，并配置脈沖信號與泵沖程頻率之間的比例關系（分頻或倍頻設置）。例如，設定多少個外部脈沖對應泵的一個沖程。

3. RS485通訊控制（DC系列電磁泵）

RS485是一種串行通訊接口，允許多個設備（如多臺DC系列計量泵）連接到同一條通訊總線上，通過協議進行控制和數據交換。

• 連接： 使用兩芯屏蔽雙絞線（符合RS485通訊標準）將新道茨計量泵（DC系列）的RS485 A/B 端子與上位機（PLC、DCS、帶有RS485接口的電腦）的RS485接口連接起來。多臺DC泵可以手拉手或T型連接到同一總線上，但終端需要安裝終端電阻。

• 協議： 確認泵支持的通訊協議，通常是Modbus協議。

• 配置： 在每臺DC系列泵上設定唯一的通訊地址。在上位機中編寫通訊程序，通過發送符合Modbus協議的指令，實現對泵的啟停、頻率設定、狀態讀取等操作。需要配置通訊參數，如波特率、數據位、停止位、校驗位等，確保與泵的設置一致。手冊中提到DC泵可以配套觸摸屏實現多臺泵的簡易控制。

4. 電源連接與接地

無論是哪種控制方式，新道茨計量泵本身都需要獨立的電源供應。請根據泵銘牌上的電源要求（電壓、頻率）正確連接電源線。同時，務必將泵體和控制單元可靠接地，這不僅是電氣安全的要求，也有助于減少信號傳輸過程中的干擾。

遠程控制連接的通用注意事項

• 查閱詳細手冊： 以上僅為通用指南。不同型號和系列的新道茨計量泵在控制接口、接線端子標識、內部參數設置等方面可能存在差異。務必仔細查閱您具體型號隨附的詳細產品手冊或安裝說明書。

• 電氣安全： 所有電氣連接必須由具備資質的專業電工進行，并遵守當?shù)氐碾姎獍踩?guī)范。在接線前務必切斷電源。

• 信號兼容性： 嚴格檢查外部控制器的輸出信號類型、規格和泵的輸入信號類型、規格是否完全兼容。信號不匹配可能導致控制失效或設備損壞。

• 抗干擾： 對于模擬信號和脈沖信號，采取屏蔽、接地、遠離干擾源等措施，減少電磁干擾對信號傳輸?shù)挠绊憽?/p>

• 參數設置： 連接完成后，按照手冊指導正確設置泵和控制器的相關參數，例如控制模式選擇、量程匹配、通訊地址、波特率等。

• 功能測試： 在投入實際使用前，先使用清水進行功能測試，通過外部信號控制泵的啟停和流量調節，觀察泵的響應是否正常、穩定。

結論

新道茨計量泵提供了多種靈活的遠程控制連接方式，包括基于模擬信號、脈沖信號和數字通訊（RS485）的電磁泵，以及通過電動沖程裝置支持模擬信號控制的機械計量泵。實現遠程控制的關鍵在于選擇具備所需控制接口的型號，并嚴格按照產品手冊進行正確的電氣連接和參數配置。通過將新道茨計量泵成功集成到自動化控制系統中，可以顯著提升加藥過程的智能化水平、控制精度和操作效率。

常見問題解答 (FAQs)

1. 問：我有一臺DFD系列的新道茨電磁計量泵，它支持遠程控制嗎？答： 根據手冊信息，DFD系列是手動控制沖程頻率的電磁計量泵，不具備外部信號輸入接口，因此不支持遠程控制。如果您需要遠程控制功能，應選擇DM、DP或DC系列的電磁泵，或者具備電動沖程功能的機械泵。

2. 問：4-20mA信號控制和脈沖信號控制有什么應用上的區別？答： 4-20mA模擬信號控制可以實現泵流量的平滑、連續調節，常用于需要精確比例控制或與模擬量輸出儀表聯動（如PH計、ORP計）的場合。脈沖信號控制常用于與流量計聯動，根據通過主管道的流量發送脈沖來控制泵的投加量，實現流量比例投加，或者需要步進式精細調節的場合。

3. 問：RS485通訊控制有什么優勢？答： RS485通訊控制的優勢在于可以通過一條總線控制多臺泵，實現更復雜的控制策略和數據交互（如讀取泵的運行狀態、故障信息）。它適用于自動化程度高、需要集中監控和管理的場合，可以簡化現場布線。

4. 問：電動沖程控制的機械泵，接收4-20mA信號控制的是什么？答： 對于具備電動沖程功能的新道茨機械計量泵，接收4-20mA信號控制的是泵的沖程長度。通過改變沖程長度來調節單次排量，進而控制總流量。這與電磁泵通過信號控制沖程頻率不同。

5. 問：連接遠程控制信號線時，屏蔽線必須接地嗎？答： 是的，為了最大限度地減少外部電磁干擾對低電平控制信號的影響，特別是對于4-20mA模擬信號和脈沖信號，強烈建議使用帶有屏蔽層的信號線，并將信號線的屏蔽層在信號源端（通常是控制柜內部的公共地）可靠接地。這有助于提高信號傳輸?shù)姆€(wěn)定性和抗干擾能力。
