為何精確的計量泵底座尺寸至關重要？

在項目規劃階段，提前獲取準確的新道茨計量泵安裝尺寸具有多重意義。這不僅僅是知道一個長和寬的數字那么簡單，它直接關系到整個投加系統的穩定性和可靠性。

• 穩固運行的基礎：精確的安裝孔位確保泵體能夠通過地腳螺栓與基礎平臺牢固連接，有效抑制泵在運行時產生的微小振動，保護內部精密部件。
• 管路對齊的保障：預先了解泵的整體尺寸和進出口位置，有助于工程師精確設計管路走向，避免因尺寸偏差導致管路拉扯、產生應力，從而引發泄漏風險。
• 提升安裝效率：有了準確的計量泵底座尺寸，您可以提前加工定制安裝支架或改造現有平臺，待設備到場后即可快速就位，大大縮短安裝調試周期。
• 優化空間布局：了解泵的占地面積和外形輪廓，有助于合理規劃設備間的距離，為日常操作和未來維護預留出充足、安全的工作空間。

新道茨電磁計量泵系列底座尺寸詳解

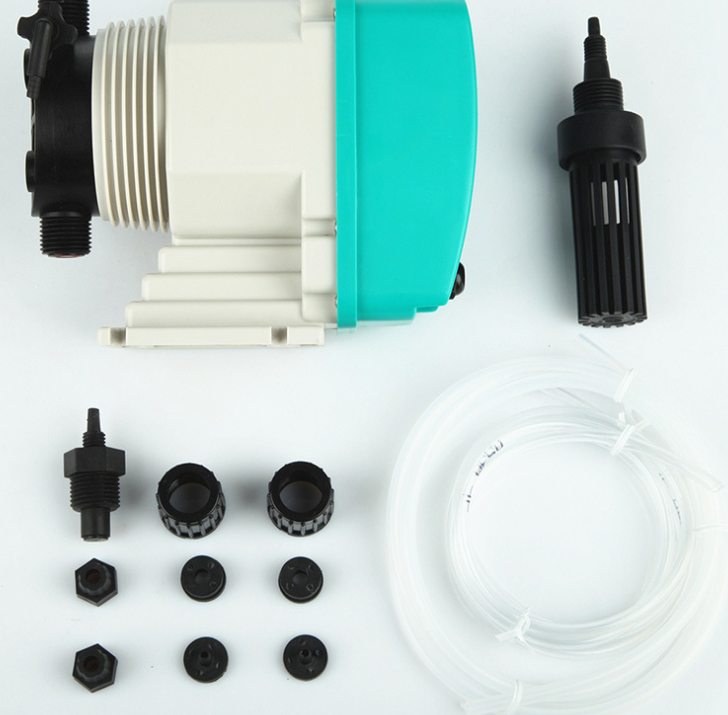

新道茨的電磁隔膜計量泵因其小巧、智能的特點而廣受歡迎。其不同系列的底座尺寸有所不同，主要分為A、B、C、D四種規格。以下是詳細的尺寸數據，供您在項目設計和安裝時參考。

A型尺寸：適用于小流量M/HX系列電磁泵

這種緊湊的底座設計常見于流量較小的DFD-M、DFD-HX等系列。

• 適用型號：DFD-01-07-M, DFD-02-07-M, DFD-02-20-HX 等。
• 底座寬度：98 mm
• 安裝孔距 (寬)：86 mm
• 安裝孔距 (長)：59 mm
• 整體長度：約 172 mm

B型尺寸：適用于中等流量NX/LM系列電磁泵

當流量需求增加時，泵的尺寸也相應增大，B型尺寸適用于DFD-NX、DP/DM-LM等系列。

• 適用型號：DFD-12-07-NX, DFD-20-03-NX, DP-06-05-LM 等。
• 底座寬度：102 mm
• 安裝孔距 (寬)：90 mm
• 安裝孔距 (長)：95 mm
• 整體長度：約 195 mm

C型尺寸：適用于大流量GX/L/X系列電磁泵

C型尺寸覆蓋了更大功率和流量的型號，是應用非常廣泛的一個規格。

• 適用型號：DFD-23-05-GX, DC-09-03-L, DP-12-07-X 等。
• 底座寬度：110 mm
• 安裝孔距 (寬)：80 mm
• 安裝孔距 (長)：110 mm
• 整體長度：約 205 mm

D型尺寸：適用于超大流量X系列電磁泵

對于需要更大投加量的特定X系列型號，采用了更為穩固的D型底座。

• 適用型號：DP/DM/DC-30-03-X, DP/DM/DC-50-02-X 等。
• 底座寬度：110 mm
• 安裝孔距 (寬)：80 mm
• 安裝孔距 (長)：110 mm
• 整體長度：約 210 mm

關于新道茨機械計量泵的安裝尺寸

與電磁泵不同，新道茨的ND、E、HND等系列機械計量泵通常擁有更強勁的電機和更復雜的傳動機構，因此它們的體積和重量也更大。需要特別注意的是，在本次提供的系列操作手冊中，并未包含這些機械泵型號的詳細底座尺寸圖紙。

考慮到機械泵的安裝對基礎平臺的承重要求更高，我們強烈建議各位用戶，在為這些型號進行計量泵安裝規劃時，務必在訂貨后或設備到場前，向您的供應商或新道茨官方技術支持索取對應型號的正式CAD圖紙或安裝尺寸圖。這是確保安裝萬無一失最可靠的方法。

新道茨計量泵安裝通用指南

無論您選擇哪種型號，掌握了準確的北京新道茨計量泵底座尺寸后，還應遵循以下通用的安裝原則：

選擇穩固的安裝平臺

計量泵應安裝在堅固、抗振的水平工作臺或水泥基礎上。平臺的強度必須足以支撐泵的重量并吸收其運行時的振動，避免泵體傾倒或跌落。

確保水平安裝

必須使用螺栓將泵的機座（底座）水平固定在工作平臺上。任何傾斜的安裝都可能影響內部潤滑系統的效果和傳動部件的壽命，甚至導致計量不準。

預留維護空間

在泵的周圍，尤其是泵頭和電機側，應預留出足夠的空間。這不僅是為了便于日常的流量調節和觀察，更是為了在未來進行更換膜片、添加潤滑油等維護保養操作時，能有舒適、安全的操作環境。

結論

精確掌握北京新道茨計量泵底座尺寸是成功安裝的第一步，也是確保整個投加系統長期穩定運行的關鍵。對于電磁計量泵，本文提供的A、B、C、D四種規格尺寸數據可為您提供可靠的前期規劃依據。而對于更為重型的機械計量泵，我們建議您通過官方渠道獲取其精確的安裝圖紙。將準確的尺寸數據與科學的安裝規范相結合，您的新道茨計量泵必將成為您生產流程中穩定可靠的得力助手。

關于新道茨計量泵安裝尺寸的常見問題 (FAQ)

1. 問：如果我的安裝平臺預留孔位和泵的底座尺寸不完全匹配怎么辦？答：不建議強行安裝。最好的方法是根據泵的準確底座孔距，重新在平臺上鉆孔。如果平臺材質不便鉆孔，可以考慮制作一塊“過渡鋼板”，先將鋼板固定在平臺上，再在鋼板上按泵的尺寸鉆孔進行安裝，以確保穩固。

2. 問：我找不到我的ND系列機械泵的底座尺寸圖，該怎么辦？答：如正文所述，本次提供的文件中未包含機械泵的尺寸圖。最可靠的途徑是直接聯系您購買設備的供應商或致電新道茨（NEWDOSE）的官方技術支持熱線，提供您具體的泵型號（如NDJ-100/0.5），他們會為您提供準確的官方尺寸圖紙。

3. 問：電磁泵的安裝孔是多大的螺栓孔？答：手冊中的尺寸圖標注了安裝孔的間距，但未明確標注孔的直徑。通常，這類尺寸的底座會采用M6或M8的螺栓。為確保萬無一失，建議您在拿到實體泵后用卡尺測量孔徑，或在索取官方圖紙時一并確認螺栓規格。

4. 問：除了底座尺寸，安裝計量泵時還需要注意哪些空間尺寸？答：非常重要的問題。除了底座占地面積，您還需要考慮：1. 垂直空間：確保泵的上方有足夠空間，特別是對于立式電機。2. 泵頭側空間：為連接進出口管路和未來拆卸泵頭、更換單向閥預留空間。3. 調節手柄/電機后端空間：為操作調節手柄或電機散熱、接線留出足夠位置。

5. 問：將泵固定在工作臺上時，有什么特別的要求嗎？答：有。除了使用規格匹配的螺栓外，建議在螺栓下使用平墊圈和彈簧墊圈。彈簧墊圈可以有效防止泵在長期運行的振動中導致螺栓松動，這是確保連接持久牢固的一個重要細節。
