新道茨（NEWDOSE）電磁隔膜計量泵以其精準的流量控制和多樣化的智能功能，在水處理、化工、環保等領域獲得了廣泛應用。然而，要真正發揮其最大效能，正確的新道tc電磁泵設置至關重要。無論是基礎的手動調節，還是復雜的通訊聯動，精準的設置都是實現精確投加的第一步。本文將作為一份終極指南，詳細拆解從DFD到DC全系列電磁泵的設置方法，幫助您輕松掌握，讓您的設備調試工作變得前所未有的簡單。

設置前的基礎準備：安裝與流量標定

在深入探討具體的參數設置之前，兩項基礎工作必須到位：正確的安裝和精確的流量標定。

正確安裝是第一步

一個成功的新道茨電磁泵設置始于一個合格的安裝。請確保您的泵已按照以下要點安裝完畢：

• 穩固安裝：將泵水平固定在堅固、無振動的平臺上 。
• 合理管路：吸入管路應盡量短而直，并確保完全氣密；在吸液端安裝底閥過濾器 。
• 安全電氣：確保電源電壓與泵銘牌一致，并可靠接地 。

為何以及如何進行流量標定？

理論流量不等于實際流量。由于管路阻力、液體粘度和系統背壓等因素影響，泵的實際輸出流量可能會與理論值存在偏差 。因此，在精確投加的場合，流量標定是必不可少的步驟。 標定方法如下 ：

1. 將泵的底閥置于一個帶有刻度的量筒中。
2. 啟動泵，打開排氣閥排出泵頭內空氣，然后關閉排氣閥。
3. 讓泵運行一段精確的時間（例如5分鐘），同時記錄量筒內液位的變化量（mL）。
4. 通過公式 實際流量(L/h) = (液體變化量(mL) / 運行時間) * 60 / 1000 計算出當前頻率下的實際流量。
5. 根據標定結果，您可以精確地設定泵的工作頻率以達到目標投加量。

DFD系列設置：簡單直觀的手動頻率調節

DFD系列是新道茨電磁泵中的基礎手動型號，其設置過程非常簡單 。

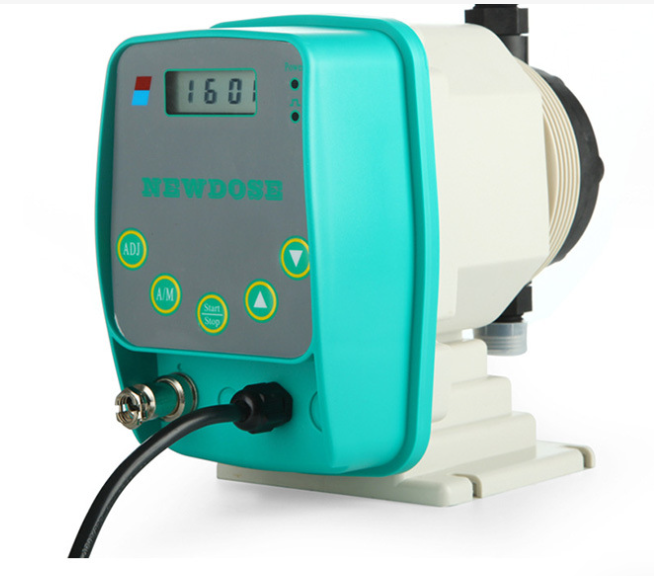

• 面板識別：其面板主要有電源指示燈、工作指示燈、啟停鍵（Start/Stop）以及頻率增加（▲）和減少（▼）鍵 。
• 設置步驟：
1. 接通電源，Power指示燈亮起 。
2. 按下Start/Stop鍵啟動泵，工作狀態指示燈會隨泵的沖程閃爍 。
3. 通過按“▲”和“▼”鍵，直接設定屏幕上顯示的沖程頻率（例如從0-120次/分鐘），即可完成流量調節 。

DP系列設置：實現精準的脈沖比例控制

DP系列的核心是接收外部脈沖信號，實現比例投加，其新道tc電磁泵設置更側重于自動模式的參數配置。

手動/自動模式切換

在對DP系列進行設置前，需先選擇工作模式。在泵停止?fàn)顟B(tài)下，通過按A/M鍵，可以在手動模式（屏幕顯示H）和外部脈沖控制模式（屏幕顯示P）之間切換 。

脈沖聯動參數設置

這是DP系列設置的精髓，即設定外部輸入脈沖與泵自身輸出脈沖的比例關系 。

1. 切換到脈沖控制模式（P模式）。
2. 長按ADJ鍵進入?yún)?shù)設置菜單。
3. 屏幕會依次顯示XXX L（泵的輸出脈沖數）和XXX г（需要接收的外部脈沖數）。
4. 通過“▲”和“▼”鍵，分別設定這兩個數值。例如，將輸出脈沖數設為1，接收脈沖數設為10，即代表泵每接收到10個外部脈沖信號后，自身才動作1次（10:1分頻）。
5. 設置完成后按ADJ鍵退出，泵即可按設定的比例進行工作 。

DM系列設置：玩轉4-20mA模擬信號

DM系列能夠接收標準的4-20mA模擬信號，實現高精度的閉環自動控制。其設置核心在于定義信號與泵工作頻率的響應曲線。

手動/自動模式切換

同樣，通過A/M鍵可在手動模式（屏幕顯示F）和自動模式（屏幕顯示A）之間切換 。

四步法設置模擬信號響應曲線

在自動模式（A模式）下，長按ADJ鍵5秒，即可進入?yún)?shù)設置界面，依次設置4個關鍵參數 ：

1. 參數1 (起控電流)：設定泵開始響應的最低電流值。例如，設為04.0，代表4mA。低于此電流，泵將停止工作。
2. 參數2 (終控電流)：設定泵達到最大響應的電流值。例如，設為20.0，代表20mA。
3. 參數3 (起控頻率)：設定在“起控電流”（如4mA）時，泵的工作頻率。通常設為0。
4. 參數4 (終控頻率)：設定在“終控電流”（如20mA）時，泵的工作頻率。例如，設為120，即最大頻率。 通過這四步設置，您就定義了“當輸入信號從4mA線性增加到20mA時，泵的輸出頻率從0線性增加到120次/分鐘”的響應邏輯，從而完成新道tc電磁泵設置 。

DC系列設置：接入RS485通訊網絡

DC系列是最高端的型號，其所有設置均通過RS485通訊指令完成，面板僅用于基本啟停和狀態顯示。

• 通訊協議：采用Modbus RTU協議，通訊參數為9600波特率、8個數據位、1個停止位、無校驗位 。
• 設置方法：由上位機（PC或PLC）根據協議，向指定地址的泵發送讀/寫指令。例如，要設定泵的運行頻率，只需向該泵的地址為4的寄存器寫入一個0-最大頻率之間的數值即可。啟動和停止則通過讀寫地址為2的寄存器來完成 。

結論

新道tc電磁泵設置的復雜程度與其智能化水平直接相關。從DFD系列的直觀手動調節，到DP系列的脈沖比例設置，再到DM系列的模擬信號曲線定義，直至DC系列的通訊指令編程，新道茨提供了一整套從簡到繁的控制方案。無論您選擇哪一款，掌握其獨特的設置方法，并結合精確的流量標定，都是發揮其精準計量性能、實現生產過程自動化的不二法門。

新道茨電磁泵設置常見問題 (FAQ)

1. 問：我的DM泵接收到4mA信號后為什么還在工作，而不是停止？答：這通常是因?yàn)?strong>起控頻率（參數3）沒有被設置為0。請進入?yún)?shù)設置菜單，檢查參數3的值。如果它被設置成了某個非零值（例如10），那么即使在4mA的最低信號下，泵也會以10次/分鐘的頻率運行。請將其重新設置為000即可 。

2. 問：DP泵的脈沖比例怎么設置？比如我想讓外部輸入10個脈沖，泵才工作1次。答：這正是DP泵的“分頻”功能。您需要進入脈沖參數設置菜單，將“泵的輸出脈沖數”（屏幕顯示XXX L）設置為1，然后將“需要接收的外部脈沖數”（屏幕顯示XXX г）設置為10，保存退出即可 。

3. 問：我可以通過RS485通訊，遠程知道DC泵當前的運行頻率嗎？答：可以。您只需要向該DC泵的設備地址發送一條讀取指令（功能碼03），讀取地址為4的寄存器中的數值，返回的數值就是該泵當前設定的運行頻率 。

4. 問：為什么我標定出來的實際流量和面板上頻率計算出的理論流量有偏差？答：這是正常現象。理論流量是在清水、零背壓等理想條件下測得的 。您的實際工況中，液體的粘度、比重、溫度，以及出口管路的長度、彎頭數量和系統背壓，都會對最終的實際流量產生影響。這正是進行現場流量標定的意義所在。

5. 問：如果我只是偶爾需要調節流量，是不是買最基礎的DFD系列，然后把頻率調好就行了？答：完全正確。如果您的工藝對自動化沒有要求，只需在不同批次生產時手動更改投加量，那么選擇最基礎的DFD手動系列是最經濟、最可靠的選擇。您只需通過流量標定，找出目標流量所對應的面板頻率值，每次手動設定到該值即可，無需為用不上的自動化功能支付額外成本。
