在精密的流體投加領域,新道茨電磁計量泵因其結構簡單、性能穩定且易于實現自動控制的特點,被廣泛應用于水處理、化工、環保等行業。然而,新道茨電磁計量泵并非只有一種型號。D系列旗下細分為DFD、DP、DM和DC四大系列,它們憑借不同的控制接線方式,精準匹配了各自獨特的應用場景。了解這四大系列的功能差異,是選擇最佳計量泵應用方案的關鍵。

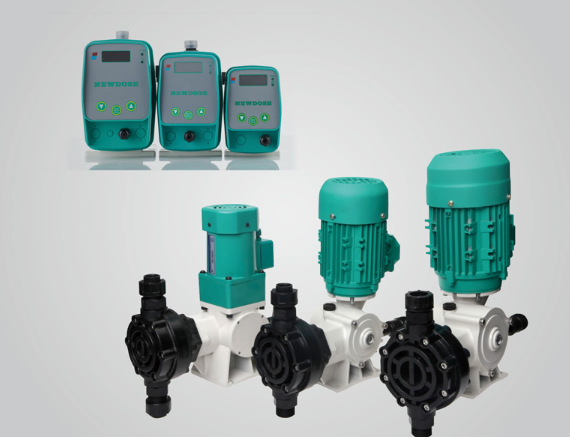

認識新道茨電磁計量泵:D系列家族的通用特性
所有的D系列電磁隔膜計量泵都基于相同的基本工作原理,通過調節沖程頻率來實現流量調節,確保了高精度投加。
電磁泵系列的核心優勢與結構特點
- 流量調節原理: 新道茨電磁計量泵通過電磁鐵通斷電產生的推桿往復運動驅動膜片,實現液體的吸入和排出。在泵的規格不變時,每次沖程的液體體積恒定,因此,調節沖程頻率是實現精細流量調節的主要方式。
- 結構優勢: 系列泵通常具有防護等級、防腐塑料外殼,且核心過流部件(如膜片)多采用耐化學腐蝕的材質。
- 應用特點: 相比機械泵,電磁泵體積更小巧,功耗更低,適用于小流量、低壓力且對精確計量有要求的現場投加。
DFD系列:簡單可靠的現場投加與手動控制場景
DFD系列是新道茨電磁隔膜計量泵家族中最基礎、最直觀的型號,適用于不需要復雜自動控制的工況。
DFD系列的應用特點和適用范圍
- 控制方式: 為純粹的手動控制模式,操作者通過面板上的和按鈕,直接調節泵的沖程頻率(即流量調節)。此外,泵設有一個遠程控制接口,可接入干結點開關信號,實現遠程啟停。
- 應用場景: 適用于投加量相對穩定、操作人員可經常巡檢,或不需要與外部儀表聯動的現場投加場景。例如:
- 小型冷卻塔、鍋爐或泳池的日常消毒劑和阻垢劑現場投加。
- 水處理預處理段,通過經驗設定固定藥劑量的計量泵應用。
- 特點: 結構簡潔,操作直觀快速,運行穩定可靠。部分型號(、、)帶有液位開關接口,可實現低液位停泵保護。
DP系列:流量比例控制與脈沖信號控制場景
DP系列是實現簡單自動控制的入門級型號,其核心能力在于響應外部脈沖信號。
分頻與倍頻模式:DP系列在水處理中的自動控制
- 控制方式: DP系列可接收外部脈沖信號控制(方波或干結點信號),并根據脈沖頻率變化自動控制自身的輸出沖程頻率。
- 脈沖調節模式: DP系列提供分頻與倍頻兩種流量調節模式:
- 分頻控制: 當外部脈沖頻率高于泵的最大工作頻率時采用,實現大流量與小泵的匹配。
- 倍頻控制: 當外部脈沖頻率遠低于泵的最大工作頻率時采用,泵可存儲脈沖信號,保持連續投加,適用于水表、流量計等信號稀疏的應用場景。
- 應用場景: DP系列是典型的“按比例投加”方案。適用于與流量計聯動的自動控制系統,例如市政給水消毒、循環水系統等,確保投加劑量與水流量成正比。
DM系列:高精度閉環調節與電流信號控制場景
DM系列是實現高精度、閉環反饋自動控制的首選,廣泛應用于對投加精度要求極高的工業過程。
DM系列的比例調節與過程控制應用
- 控制方式: DM系列可直接接收標準的電流信號控制(),無需額外的控制儀表。用戶可通過設定起控點和終控點電流及對應的頻率,實現精準的比例控制。
- 比例調節: DM系列支持正比例調節(電流增大,頻率增大)和反比例調節(電流減小,頻率增大),極大地擴展了計量泵應用范圍。
- 應用場景: 適用于與分析儀表(如計、計、余氯儀等)構建閉環自動控制系統。例如:
- 廢水處理中的中和,根據計的電流信號控制實時調整酸堿投加量。
- 鍋爐水處理中的余氯或水質穩定劑的精確投加。
DC系列:集中管理與RS485遠程控制場景
DC系列代表了新道茨電磁計量泵在工業自動控制和數字化管理方面的前沿應用場景。
DC系列的多泵聯控與高自動化應用
- 控制方式: DC系列采用RS485信號(自由通訊協議,非和),支持多泵遠程控制和聯機管理。
- 高自動化應用: 適用于大規模、多點位投加的應用場景,例如大型廢水處理廠、復雜的化工生產線等,泵可提供一個觸摸屏,最多可同時控制臺泵。
- 特點: 通過網絡,上位機可實現泵的在線啟停、流量調節、狀態監控和參數讀取,實現高度集中化和數字化的自動控制。系列顯著簡化了現場布線和控制儀表需求。
結論:根據應用場景選擇最合適的新道茨電磁計量泵
新道茨電磁計量泵的四大系列——DFD、DP、DM、DC——通過其差異化的控制接線方式,為不同的應用場景提供了專業的解決方案。從簡單的現場投加()到與流量成比例的自動控制(),再到高精度的閉環調節()和數字化的遠程控制(),選擇最合適的系列能最大化投加精度和系統效率。在選擇時,應重點考慮所需的流量調節方式、是否需要自動控制以及所需的系統集成度,以確保計量泵應用方案的最佳性價比和可靠性。
常見問題解答
1. DFD系列和DP系列在控制上有哪些根本區別?
系列只支持手動控制,操作者只能在現場投加時通過按鍵調節流量;而DP系列除了支持手動,更側重于接收外部脈沖信號控制,實現與外部設備聯動、按比例投加的自動控制。
2. DM系列電流信號控制的正比例和反比例調節分別適用于什么場景?
DM系列的比例調節主要用于閉環自動控制。正比例調節(電流增大,流量增大)適用于分析儀表讀數與所需藥劑量呈正相關的情況(例如余氯超標越多,投加量需越大)。反比例調節(電流減小,流量越大)適用于例如值調節,根據特定的電流輸出曲線反向推算投加量。
3. DC系列的RS485遠程控制可以控制哪些參數?
通過RS485信號,DC系列的遠程控制可以實現泵的在線啟停、沖程頻率(即流量調節)的設定和調整,以及讀取泵的運行狀態和參數。
4. 哪種新道茨電磁計量泵適用于與水表聯動的比例投加?
DP系列最適用于與水表聯動的比例投加應用場景。水表通常輸出脈沖信號,DP系列能夠接收這種脈沖信號控制,并可選擇倍頻模式,即使脈沖間隔較長,也能保證藥劑連續且按比例投加。
5. 電磁隔膜計量泵的流量調節精度為什么能達到?
新道茨電磁計量泵的流量調節精度高,主要是因為它屬于往復式容積泵,每一次沖程排出的體積是恒定的,且其自動控制是通過調節沖程頻率(數字信號)來實現的,大大減少了機械傳動誤差,從而保證了精確計量的穩定性。
