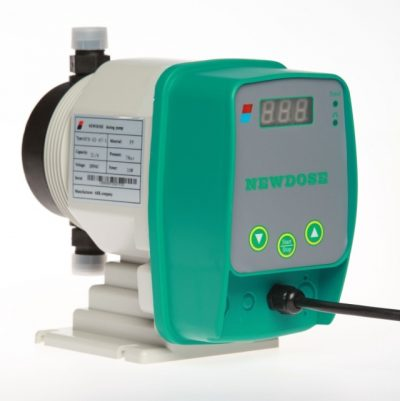

感謝您選購NEWDOSE計量泵。本設備采用先進數字電路控制技術和全改性PTFE隔膜，旨在實現高精度、穩定流量的自動加藥與計量。為確保設備安全、穩定運行，請仔細閱讀本說明書，并嚴格按照操作規程使用。

一、產品簡介

NEWDOSE計量泵適用于水處理、化工、食品、醫藥等各類工業場合，用于精確輸送各類液體介質。其主要特點包括：

• 高精度計量：采用數字控制系統，能夠?qū)崿F(xiàn)±0.5%的高計量精度，確保藥劑或添加劑的精準投加；

• 耐腐蝕設計：核心隔膜選用全改性PTFE材料，結構設計優化，有效防止介質腐蝕，延長設備使用壽命；

• 智能顯示控制：配備LED數字顯示屏，實時顯示當前流量、工作頻率及狀態，支持手動調節與自動控制兩種模式；

• 多種信號接入：支持脈沖信號及4–20mA電流信號輸入，可根據工藝要求實現分頻、倍頻調節，滿足不同自動化控制需求。

二、安全須知

1. 安裝前檢查

• 請確認設備包裝完好，外觀無破損；

• 檢查附件（接線端子、固定支架、密封件等）是否齊全；

• 請?jiān)趯I(yè)人員指導下進行安裝調試，切勿自行拆卸內部模塊。

2. 使用環境要求

• 環境溫度應保持在-15℃～50℃范圍內，相對濕度不超過85%；

• 避免設備置于強振動、粉塵多或腐蝕性極強的環境中；

• 安裝位置應保持通風散熱，確保數字電路部分溫度適宜。

3. 操作安全提示

• 接通電源前，請核查接線是否正確，確保無裸露電線；

• 運行過程中，請勿觸碰運轉部件，避免發生意外；

• 如遇報警或異常顯示，立即停機檢查原因，不可盲目調整。

三、安裝與接線

1. 設備安裝

• 將計量泵安裝在穩固水平的基礎上，確保設備固定牢靠；

• 安裝時注意保持吸入口與排出口的管道直線連接，避免因安裝不當產生振動或泄漏；

• 建議在排出口處加裝蓄能器以減小脈動，提高系統穩定性。

2. 管道連接

• 按照產品標識正確連接吸入口與排出口，注意介質流向；

• 使用標準法蘭及密封件，確保管道接頭無泄漏；

• 在特殊場合，如介質具有較高腐蝕性，請選用相應耐腐蝕管材。

3. 電氣接線

• 根據接線圖，將電源、控制信號（脈沖或4–20mA信號）接入面板接口；

• 檢查接線端子是否固定牢靠，確保接觸良好；

• 初次接通電源前，請務必確認所有線路絕緣完好，并按照當?shù)仉姎獍踩珮?biāo)準操作。

四、操作方法

1. 啟動前準備

• 檢查安裝、管道及電氣接線是否正確；

• 根據工藝要求，通過面板調節設置所需的流量參數和控制模式（自動或手動）；

• 確保系統背壓與吸入高度符合設備使用條件，必要時調整背壓閥。

2. 啟動與調節

• 按下【START】鍵啟動設備，面板顯示屏將實時顯示當前工作頻率和流量；

• 手動模式下，可使用上下調節鍵改變流量輸出；自動模式則可接入脈沖或4–20mA信號，實現遠程控制和自動調節；

• 如需停機，按【STOP】鍵，確保設備完全停止后再進行參數調整或維護操作。

3. 運行監控

• 運行過程中，請定期觀察顯示屏數據，關注是否存在流量異?；蛳到y(tǒng)報警；

• 在設備出現異常時，立即停機檢查，核實管路、控制信號及背壓情況；

• 建議將設備運行數據記錄于日志中，以便日后故障排查和性能分析。

五、日常維護與故障排查

1. 日常維護

• 定期清潔設備外殼及管道接口，保持環境清潔；

• 檢查隔膜和單向閥密封情況，發現磨損或老化跡象時及時更換；

• 保持面板及控制部分的干燥，避免水汽侵入引起短路。

2. 定期檢修

• 每運行一定周期后，建議由專業技術人員對電路板、信號接口和密封件進行全面檢測；

• 記錄設備運行參數，及時調整控制參數以維持最佳工作狀態；

• 對于長期運行設備，建議每年進行一次系統校準，確保計量精度不受影響。

3. 故障排查建議

• 若設備無法啟動，首先檢查電源和接線情況；

• 流量異常時，檢查系統背壓、管道堵塞或介質特性是否發生變化；

• 面板顯示故障代碼時，請參照故障排查手冊或聯系售后技術支持進行處理。

六、技術參數及性能指標

（注：具體參數以實際產品為準）

• 計量精度：±0.5%

• 流量范圍：約0.5L/H～20L/H

• 最大工作壓力：可達30bar

• 控制方式：支持脈沖信號及4–20mA電流信號輸入

• 電源要求：220V/50Hz

• 數字顯示：LED顯示屏，實時顯示流量、頻率等工作參數

七、其他注意事項

• 請嚴格按照本說明書操作，切勿擅自拆解設備內部部件；

• 如遇特殊介質或工作環境，請?zhí)崆白稍儚S家，確保選型和安裝符合工藝要求；

• 出口管道應配備溢流閥等保護措施，防止因壓力過大導致設備損壞；

• 在設備長期閑置前，請按照防腐保養要求進行處理，防止介質殘留導致內部損壞。
