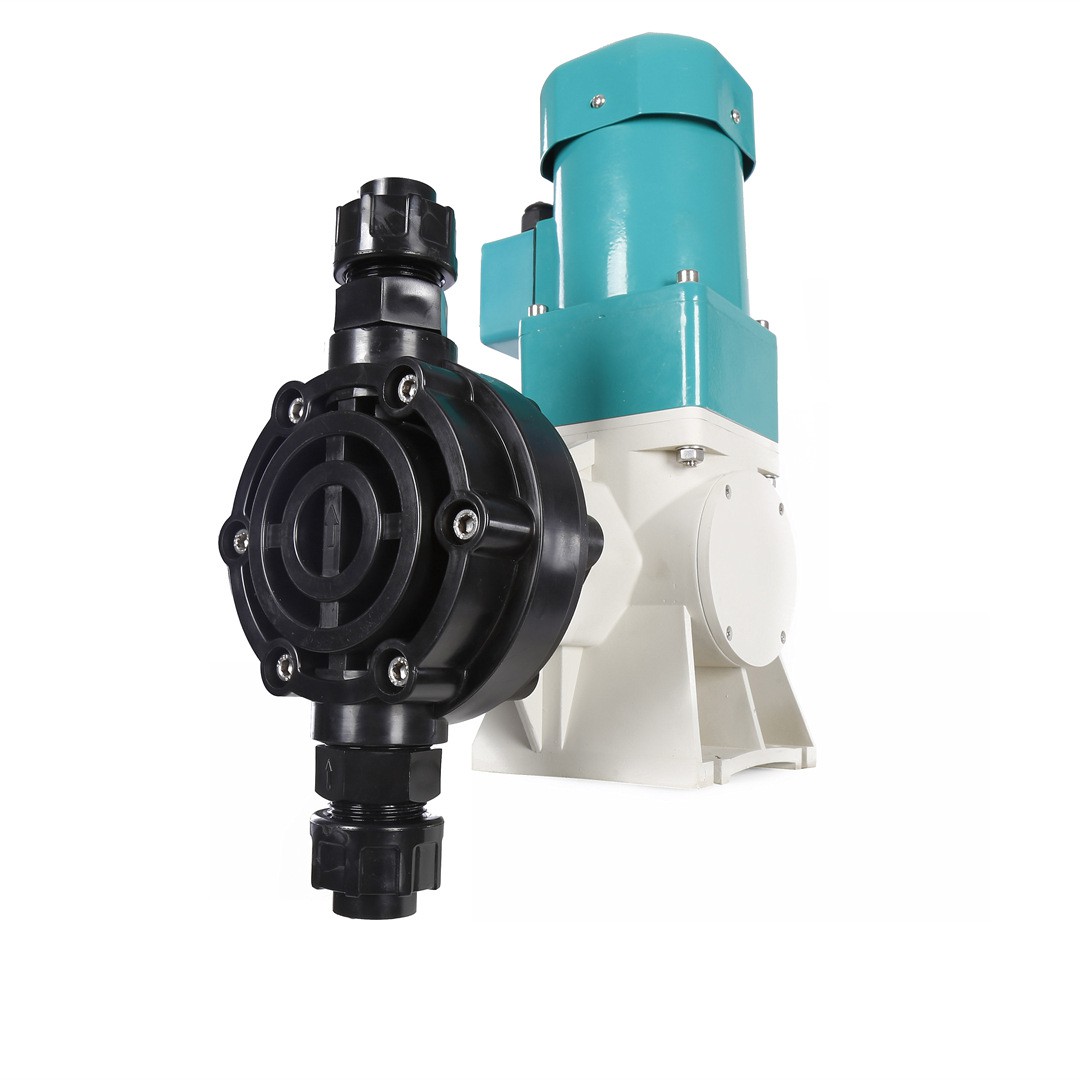

NDJ系列機械隔膜計量泵

　　新道茨 ND 型計量泵是一種用來輸送腐蝕性和非腐蝕性液體的一種特殊容積泵。計量泵也稱定量泵或比例泵，屬于往復式容積泵，流量可以在 0~100% 范圍內無級調節，用于精確計量投加液體，其穩定性精度不超過 ±1%。隨著現代化工業不斷向自動化操作、遠程自動化控制方向的發展，計量泵的配套性強、適應介質(液體)廣泛的功能顯得尤為重要。ND 型計量泵的結構設計，充分考慮了不同的工作環境，廣泛應用于石油化工業、天然氣開采、煉油、熱電廠、工礦(鍋爐)、食品、制藥、科研、印染、造紙等環保水處理工業等。

　　ND 系列機械隔膜計量泵工作原理

　　電機驅動主軸連接的蝸輪蝸桿減速箱形成減速機械結構，軸承在偏心軸上的偏心部分，偏心軸在減速箱輸出軸的帶動下旋轉，軸承在偏心軸的偏心圓上做偏心運動，所產生的偏心距轉換成推桿的直線運動，在彈簧回復力的配合下推桿帶動膜片做直線往復運動，往復循環一次叫做沖程，往復的距離叫做沖程長度，每分鐘往復的次數稱為沖程頻率。

　　當推桿拉動膜片往后運動時，膜片與泵頭之間容積增加，產生負壓，吸入管路的單向閥打開，進口管路中的介質進入泵頭腔體內，當吸入沖程結束，隔膜運動瞬間停止，泵頭內壓力與進口管內壓力平衡，吸入口單向閥復位。在排出沖程時，與滑桿連接的膜片向前運動，泵頭內壓力立刻升高，當泵頭壓力高于出口壓力時打開出口單向閥，泵頭內的介質進入排出管路，當排出沖程結束時，膜片運動再次停止，泵頭內的壓力與出口壓力相等，出口單向閥復位，然后進入下一個循環，從而形成液體以脈沖形式的傳輸。轉動沖程調節桿，調節桿向箱體內旋轉進給或遠離，使得推桿行進的距離相應的減小或增大，從而調節沖程的大小，最終達到改變沖程調節流量的目的。

                側視圖                                                           側視圖

　　產品細節圖

           我司計量泵產品，可自行選擇泵頭材質和電機類型。                              全PTFE膜片

　　優勢特點

　　偏心軸前后均有軸承支撐，摒棄了市場上大多數廠家的懸臂軸結構，使減速電機不受軸向力只傳遞扭矩，增加了減速電機的使用壽命，使工藝過程更加穩定。

　　更簡便的安裝與維護，箱體內使用脂潤滑，方便添加,使保養變得簡單。

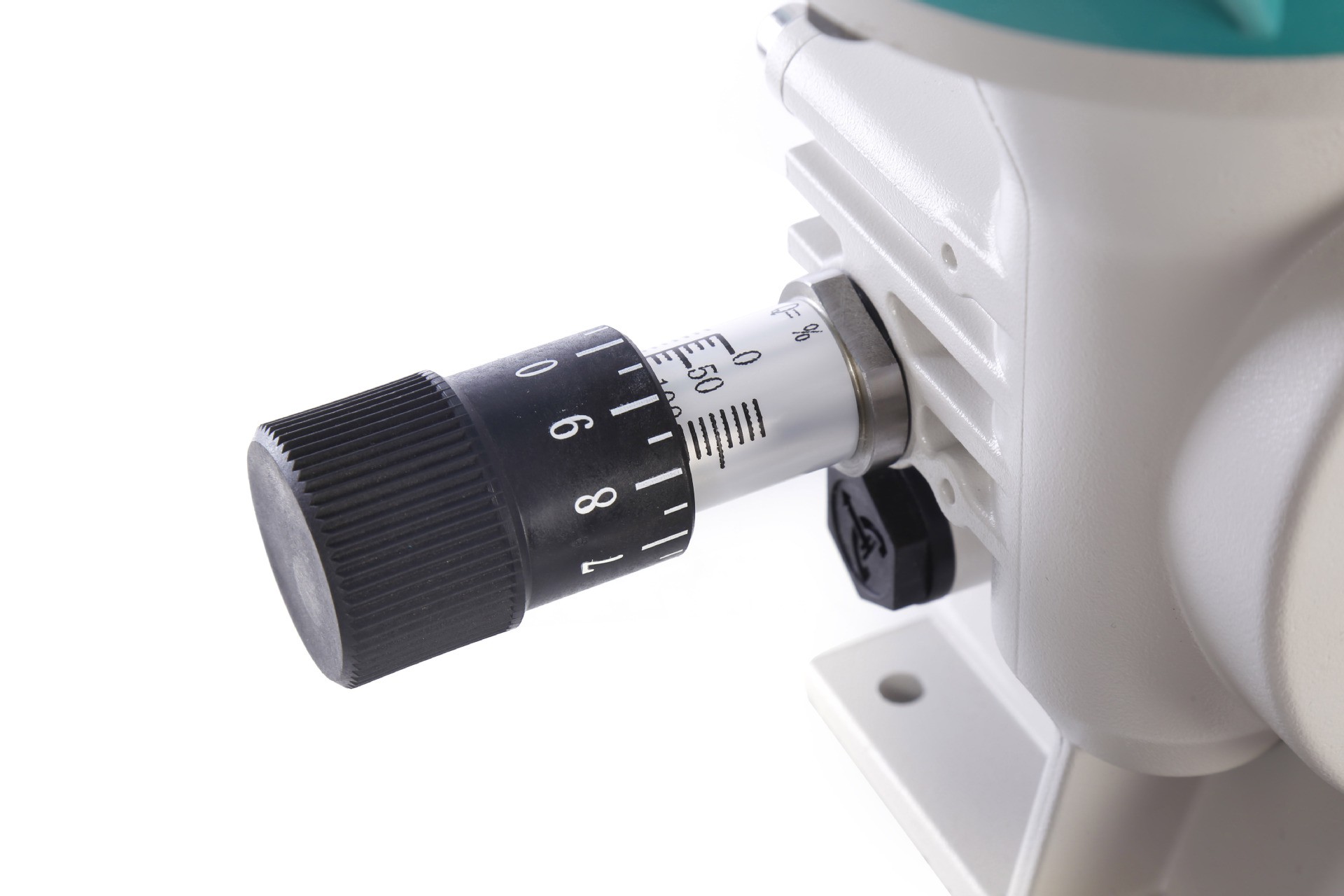

　　運轉過程中可以隨意調整沖程長度。

　　PVC、PVDF、PTFE、SS316各種泵頭材質，可以適用于各種藥液的投加。

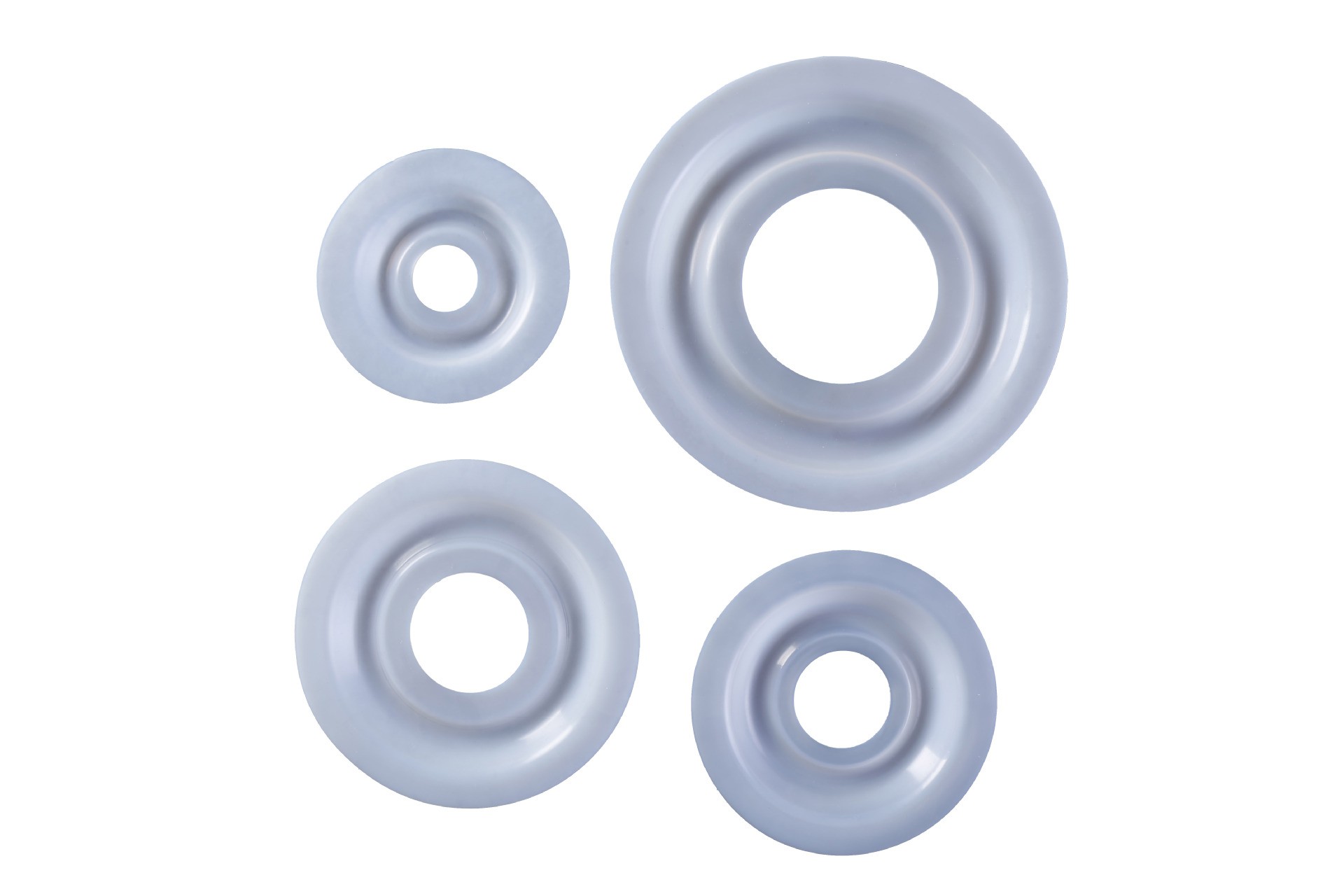

　　超長使用壽命的純PTFE膜片，保證投加的的穩定與安全。

　　可以直接安裝于加藥桶上，經濟方便。

　　產品規格

　　泵頭材質可選：PP PVC PVDF PTFE SS316

　　電機可選：非變頻 變頻 防爆

　　型號規格表

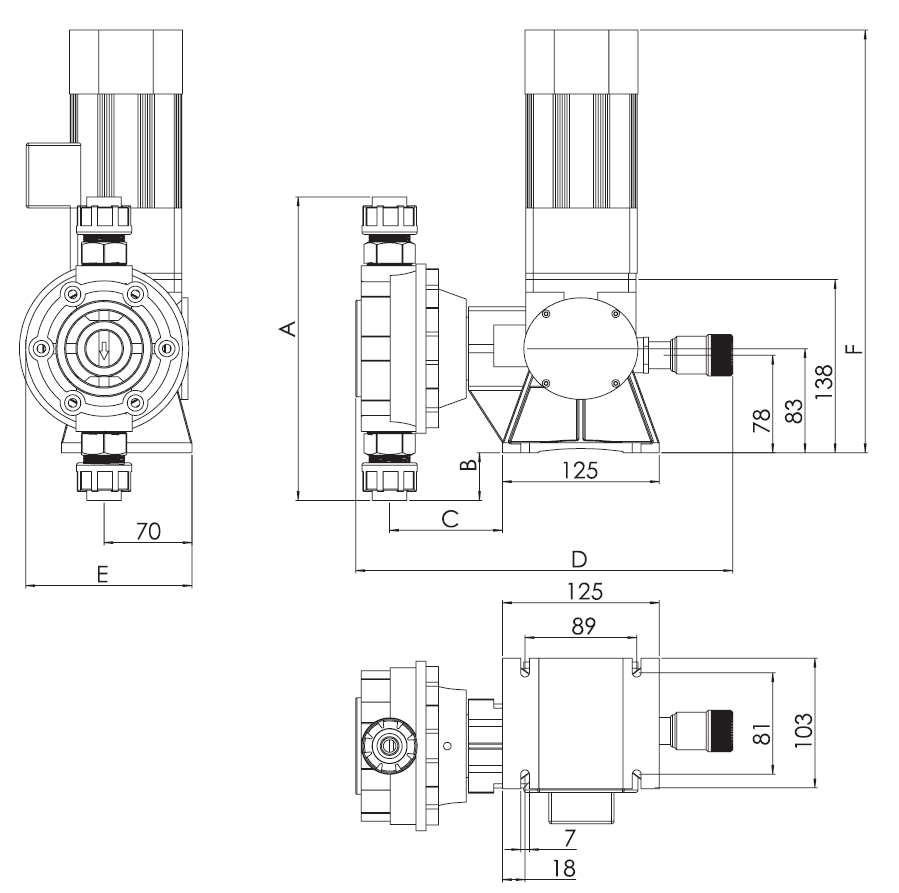

　　安裝尺寸圖
